速度開關TDS530-1KFQ穩定性好的霍爾器件和我們設計的性能信號處理電路，具有頻響寬，穩定性好，抗干擾能力強等特點，內有放大整形及保護電路，輸出幅度穩定的方波，能實現信號的遠距離傳輸，主要用于轉速、角位移的測量。內置電路對該信號進行放大、整形，輸出良好的矩形脈沖信號，測量頻率范圍更寬，輸出信號更穩定，安裝簡單，防油防水，已在電力、鋼鐵、焦化、汽車、石化等測速域得到廣泛應用。工作原理：
利用從動滾筒與膠帶運行速度相同的原理來檢測從動滾筒的速度，將一個檢測點安裝在被測滾筒內側端面上,檢測器檢測滾筒每一轉的速度,當膠帶與主滾筒之間出現打滑時,帶速降到報警點一下,該裝置發出開關信號,用戶可利用該信號作為報警或聯鎖信號,使上位輸送機或放料口停止向本輸送機放料,帶速恢復到基本正常值時,檢測器自動解除報警信號。
主要技術參數
a.工作電壓 AC 220V±10% 50Hz
b.輸入信號 10mV～10V
c.測速范圍 20～999/min
d.整機功耗 <15W
e.觸點容量 AC 380V 2A
結構特性

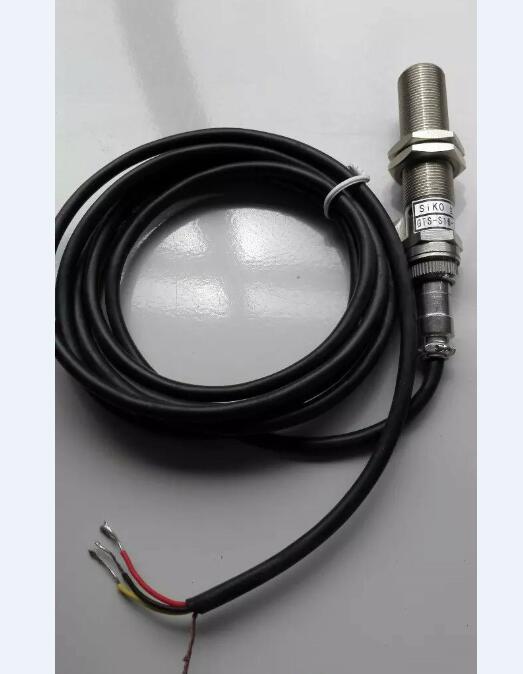

1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）。
用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號�？蔀橛嬎銠C及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障的目的。
